EHP와 GHP에 대해 특징과 장단점

지금부터 냉난방시설 EHP와 GHP에 대해 특징과 장단점을 알아보겠습니다.

​

★ EHP/GHP 특징

전기/가스로 엔진의 동력으로 구동되는 압축기에 의해 냉매를 실내기와 실외기 사이의 냉매배관으로 흐르게 하여 액화와 기화를 반복시켜 여름에는 냉방장치로, 겨울에는 난방장치로 이용하는 가스 냉난방 멀티공조 시스템입니다.

​

또한, 실내기와 실외기로 구성되며 설치하면서 적절한 전기공사도 함께 진행함으로써 효율적인 운전 및 안전성이 보장됩니다.

​

★ EHP/GHP 운전원리

냉매는 가스엔진으로 구동되는 콤프레셔에 의해 압축되고 압축에 따라 고온고압이 된 냉매가스는 실내 열교환기에서 응축하고 액화됩니다. 액체냉매는 실내 유니트의 팽창변에서 감압되며 저압이 된 액체냉매는 실내교환기에서 실내공기로부터 흡열한 뒤 증발하여 기체화 됩니다. 그 증발열에 의해 실내가 냉방 되는 원리입니다.

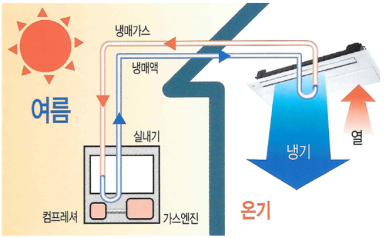

★ EHP/GHP 냉방 원리

전기/가스엔진으로 구동되는 압축기가 냉매가스를 압축시키고, 냉매가스는 실외 열교환기에서 냉각·응축되어 냉매액으로 변합니다. 이 냉매액이 실내 열 교롼기에서 실내공기의 열을 흡수하여 증발할 때 냉방이 되는데 증발된 냉매가스는 다시 압축기로 흡입되어 같은 과정을 반복하게 됩니다.

​

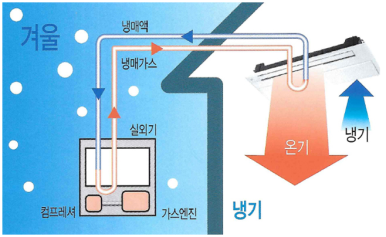

★ EHP/GHP 난방 원리

전기/가스엔진에 의해 압축된 냉매가스는 4방 밸드(4Way Valve)에서 냉매 흐름 방향이 바뀌어 실내 열교환기로 흡입됩니다. 흡입된 냉매가스는 실내 열교환기에서 실내공기에 의해 냉각·응축되고 이 과정에서 난방이 됩니다. 응축된 냉매액은 가스엔진의 배열에 의해 가열되어 난방능력을 효과적으로 증대시킵니다.

EHP 란? 전기를 이용한다

Electric Heat Pump

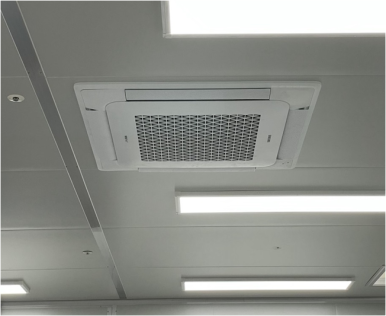

시스템 냉난방(천정형)

EHP는 전기식 냉난방 시설로써 전기를 이용하여 엔진을 가동시켜서 압축기를 기동하는 방식입니다.

​

★ EHP 장점

① 실외기가 작아 공간을 적게 차지한다

② 간단한 시스템으로 설치비용이 저렴하다

③ 제어(이용)가 쉬워서 관리하기 편하다

④ 전기로 가동되기 때문에 정기적인 점검이나 교체 횟수가 적어 비용이 절감된다.

⑤ EHP에 비해 냉난방 효과가 좋은편

(최대 20~30%)

​

★ EHP 단점

① 전기로 사용되기 때문에 전기요금이 발생한다.

② GHP에 비해 난방 효율이 저조할 수 있다.

③ 설치량이 많을 경우 전기용량이 증가하여 수변전 설비비용이 발생할 수 있다.

GHP 란? 가스를 이용한다

Gas Heat Pump



EHP/GHP 실외기

​

GHP는 가스식 냉난방 시설로써 요즘에는 LPG보다 도시가스를 이용하여 엔진을 가동시켜서 압축기를 기동하는 방식입니다.

​

★ GHP 장점

① 가스냉방장려금 제공(국가지원 정책)

② 가스 사용으로 수/변전 용량 대폭 감소

③ 난방 운전 초기에 예열시간이 짧다

④ 전기요금이 훨씬 적게 들어간다.

⑤ EHP에 비해 냉난방 효과가 좋은편

(최대 20~30%)

​

★ GHP 단점

① 가스 사용으로 해당기관의 허가 필요

② 설치 및 정기적 유지/보수 비용

③ 가스배관이 별도로 필요하고, 실외기가 커서 쾌 많은 외부공간 필요

④ 엔진가동으로 압축기가 기동되기 때문에 배기가스 감소를 위한 저감장치 추가비용

(요즘은 저감장치 완비되어 나오며, 비용이 포함되어 있다)

⑤ 엔진을 이용하여 정기적 엔진오일/필터/밸트/전화플러그 등 소모품 교환 비용

EHP를 사용하기 좋은 곳은?

① 장치를 주기적으로 관리하는 사람이 없는 건물

② 실외기 설치공간이 작은 건물

GHP를 사용하기 좋은 곳은?

① 전기용량 증설이 어려운 건물

② 주기적인 관리 인원이 상주하는 건물

③ 여름철 피크치 관리를 통해 전기요금 절감이 필요한 곳

[출처] 지식산업센터에 설치하는 냉난방시설 EHP와 GHP 특징, 장단점은?|작성자 돈다발 집순이
