안녕하세요.배워야 살죠. 오늘은 소방펌프 성능시험 중 체절운전시험에 대해서 알아보겠습니다.

​

펌프성능시험을 왜 해야 할까요?건축물 특성에 맞는 적합한 방사압과 방수양의 확보 여부를 판단하기 위한 시험입니다.

펌프 성능 시험에는

1)체절운전 시험

2)정격유량 성능시험(100%)

3)최대 유량 성능시험(150%)이 있습니다.

출처 : 서울소방​

체절운전 시험을 해보도록 하겠습니다.

펌프 명판을 확인합니다.(예▶ 토출량: 800 lpm, 전양정:60m)

​

펌프성능 테스트 준비과정을 확인해 보겠습니다.

①수신반에 펌프와 연동되는 설비들은 정지시키고 시험 수행해야 합니다.

② MCC 판넬의 주펌프, 예비펌프, 충압펌프 모두 수동으로 놓아야 합니다.

③개폐 밸브를 잠급니다.

④릴리프 밸브 캡을 열고 조절 나사를 이용해 릴리프 밸브를 완전히 잠급니다(시계방향).

→ 릴리프 밸브가 개방되기전 펌프의 최대 압력을 확인하기 위한 조치

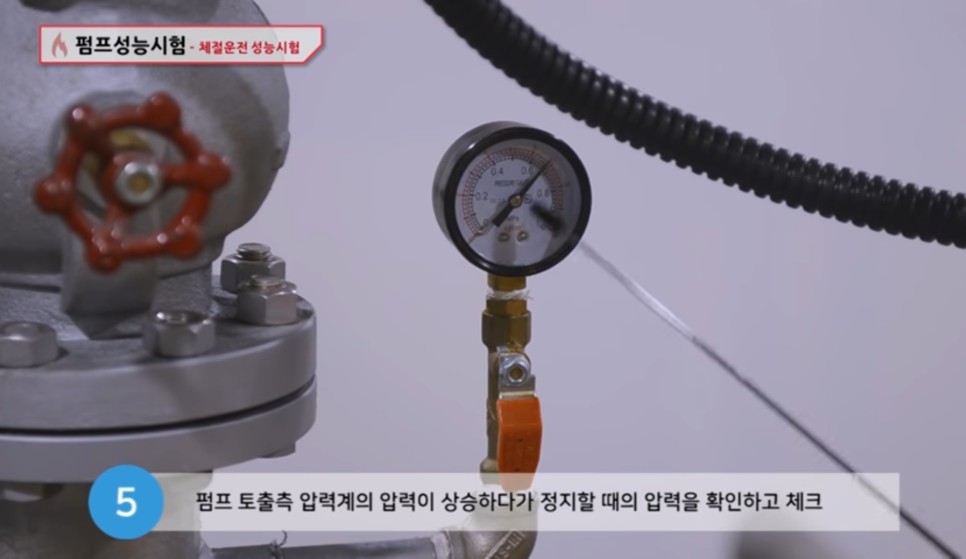

⑤주펌프를 수동하고 기동한후 압력계 확인후 정지합니다.

⑥릴리프 밸브 조절볼트를 적당히 풀어서 스프링의 힘 감소시킴(시계 반대방향)

→릴리프 밸브가 펌프의 체절압력 미만에서 개방되도록 하기위함

⑦주펌프 수동으로 기동후 압력계 확인후 정지합니다.

→릴리프 밸브가 정격 토출 압력의 140% 미만에서 개방하는지 확인합니다.

⑧릴리프 밸브가 개방하지 않을때는 밸브 조절나사로 조정합니다.

​​

▶먼저 체절운전이란 무엇일까요?

체절운전은 펌프의 토출 측의 관로가 닫히거나 유량의 통과가 방해될 정도로 제어밸브 등을 차단한 상태에서 운전하는 것인데요

쉽게 말해서 체절압력 미만에서 릴리프밸브가 개방되어 물이 방출되는지 확인하는 시험입니다.

※체절압력: 펌프 토출측 개폐밸브를 완전히 폐쇄하여 정격 토출량이 0일때, 정격 토출압력의 140%를 초과하지 않는 압력입니다.

※릴리프밸브: 가압송수장치의 체절운전시 수압 상승방지

​

​▶체절운전 시험시 왜 정격토출 압력의 140%를 초과하면 안될까요?

우리는 만약의 상황을 늘 대비해야 합니다.

예를들어, 100개의 스프링클러 중에 만약에 스프링클러 1개만 터졌다고 가정 했을때 일단 펌프는 돌게 되겠죠.

그러나 펌프는 도는데 배출하는 물의 약이 적기때문에 거의 체절압력에 상당하는 압력이 발생하게 됩니다.

펌프압력이 무한정 올라가면 소방배관 및 부속품, 그리고 연결된 기기까지 펌프압력에 못견디고 터지게 됩니다.

그 한계점을 토출압의 140%로 정한것입니다.

따라서 체절 운전시 정격토출 압력의 140%를 초과하면 안됩니다.

​

출처: 서울소방

​

예를 들어서 정격운전시 전양정이 60m라고 했기때문에

※전양정(total head): 물을 낮은 곳에서 높은 곳으로 양수할 때 물에 주어야 하는 압력의 총합

백분율로 계산해야하기에 (토출압 60m = 0.6 Mpa)

토출압=0.6 × 1.4 =0.84 [Mpa]​

정격토출압이 60m인 펌프에서 체절운전시 정경토출압의140%를 초과하면 안되기에

체절운전시 실측한 게이지의 토출압은 0.6~ 0.84[Mpa]사이의 값이 나와야 합니다.

실측했더니 0.8[Mpa] 나왔네요~~~ 이러면 합격입니다.
