소방펌프 체절운전 시험하는 이유

 안녕하세요. 배워야 살죠. 오늘은 소방펌프 성능시험 중 체절운전시험에 대해서 알아보겠습니다. 펌프성능시험을 왜 해야 할까요? 건축물 특성에 맞는 적합한 방사압과 방수 양의 확보 여부를 판단하기 위한 시험입니다. 펌프 성능 시험에는

1) 체절운전 시험 2) 정격유량 성능시험(100%) 3) 최대 유량 성능시험(150%)이 있습니다.

출처 : 서울소방​

체절운전 시험을 해보도록 하겠습니다. 펌프 명판을 확인합니다.(예▶ 토출량: 800 lpm, 전양정:60m)

​펌프성능 테스트 준비과정을 확인해 보겠습니다.

①수신반에 펌프와 연동되는 설비들은 정지시키고 시험 수행해야 합니다.

② MCC 판넬의 주펌프, 예비펌프, 충압펌프 모두 수동으로 놓아야 합니다.

③개폐 밸브를 잠급니다.

④릴리프 밸브 캡을 열고 조절 나사를 이용해 릴리프 밸브를 완전히 잠급니다(시계방향).

→ 릴리프 밸브가 개방되기 전 펌프의 최대 압력을 확인하기 위한 조치

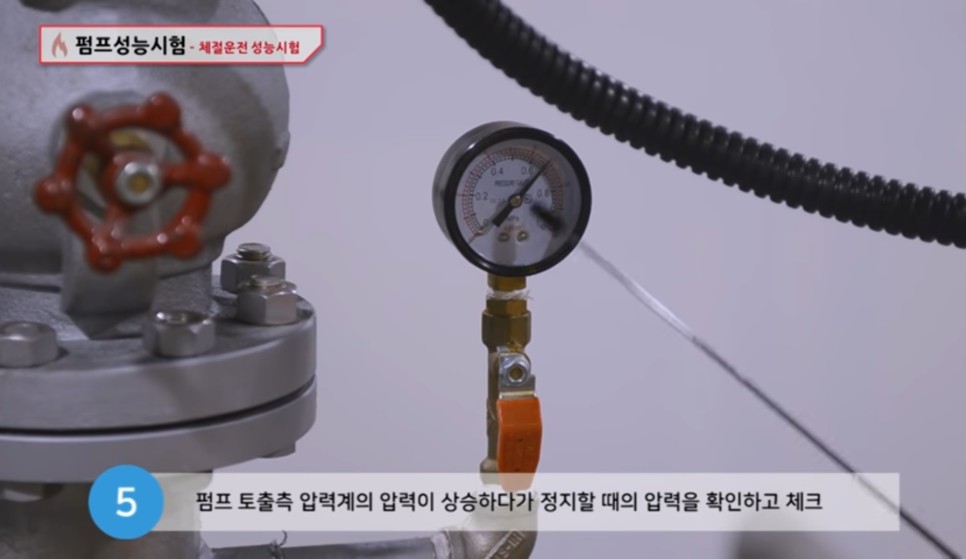

⑤주펌프를 수동하고 기동한후 압력계 확인 후 정지합니다.

⑥릴리프 밸브 조절볼트를 적당히 풀어서 스프링의 힘 감소시킴(시계 반대방향)

→릴리프 밸브가 펌프의 체절압력 미만에서 개방되도록 하기 위함

⑦주펌프 수동으로 기동후 압력계 확인 후 정지합니다.

→릴리프 밸브가 정격 토출 압력의 140% 미만에서 개방하는지 확인합니다.

⑧릴리프 밸브가 개방하지 않을 때는 밸브 조절나사로 조정합니다.

[mix]돌덩이TV-소방시설관리사 펌프성능시험 영상자료(체절운전)[시설관련]



돌덩이TV-펌프성능시험(체절운전)-Pump performance test (Static operation)[소방관련]

▶먼저 체절운전이란 무엇일까요?

체절운전은 펌프의 토출 측의 관로가 닫히거나 유량의 통과가 방해될 정도로 제어밸브 등을 차단한 상태에서 운전하는 것인데요. 쉽게 말해서 체절압력 미만에서 릴리프밸브가 개방되어 물이 방출되는지 확인하는 시험입니다.

※체절압력: 펌프 토출 측 개폐밸브를 완전히 폐쇄하여 정격 토출량이 0일 때, 정격 토출압력의 140%를 초과하지 않는 압력입니다.

※릴리프밸브: 가압송수장치의 체절운전 시 수압 상승방지

​

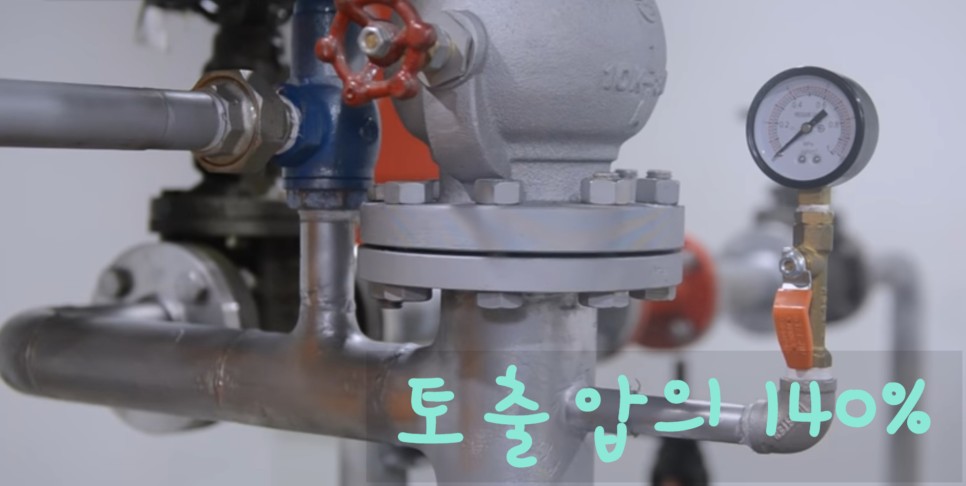

▶체절운전 시험 시 왜 정격토출 압력의 140%를 초과하면 안 될까요?

우리는 만약의 상황을 늘 대비해야 합니다. 예를 들어, 100개의 스프링클러 중에 만약에 스프링클러 1개만 터졌다고 가정했을 때 일단 펌프는 돌게 되겠죠. 그러나 펌프는 도는데 배출하는 물의 약이 적기 때문에 거의 체절압력에 상당하는 압력이 발생하게 됩니다. 펌프압력이 무한정 올라가면 소방배관 및 부속품, 그리고 연결된 기기까지 펌프압력에 못 견디고 터지게 됩니다. 그 한계점을 토출압의 140%로 정한 것입니다. 따라서 체절 운전 시 정격토출 압력의 140%를 초과하면 안 됩니다.​

출처: 서울소방

​예를 들어서 정격운전 시 전양정이 60m라고 했기 때문에

※전양정(total head): 물을 낮은 곳에서 높은 곳으로 양수할 때 물에 주어야 하는 압력의 총합

백분율로 계산해야 하기에 (토출압 60m = 0.6 Mpa)

토출압=0.6 × 1.4 =0.84 [Mpa]​

정격토출압이 60m인 펌프에서 체절운전 시 정경토출압의 140%를 초과하면 안 되기에 체절운전 시 실측한 게이지의 토출압은 0.6~ 0.84 [Mpa] 사이의 값이 나와야 합니다. 실측했더니 0.8 [Mpa] 나왔네요~~~ 이러면 합격입니다.
